Vehicles with manual adjustable automatic vertical aim control system:
- Remove connector at switch for automatic vertical aim control system.
- Remove passenger airbag unit. See appropriate Air Bag Restraint Systems article in Restraints.
- Disconnect connector for louver illumination.
Installation location: A-pillar passenger side above the support.
- Remove screws -1- at bracket -2- at pedal bracket.
- Remove instrument panel left and right at A-pillar (4 screws -1-).
- Press off air tube left and right from air distribution connector housing.
- Pull instrument panel to back and remove.
- 2. Installer required.

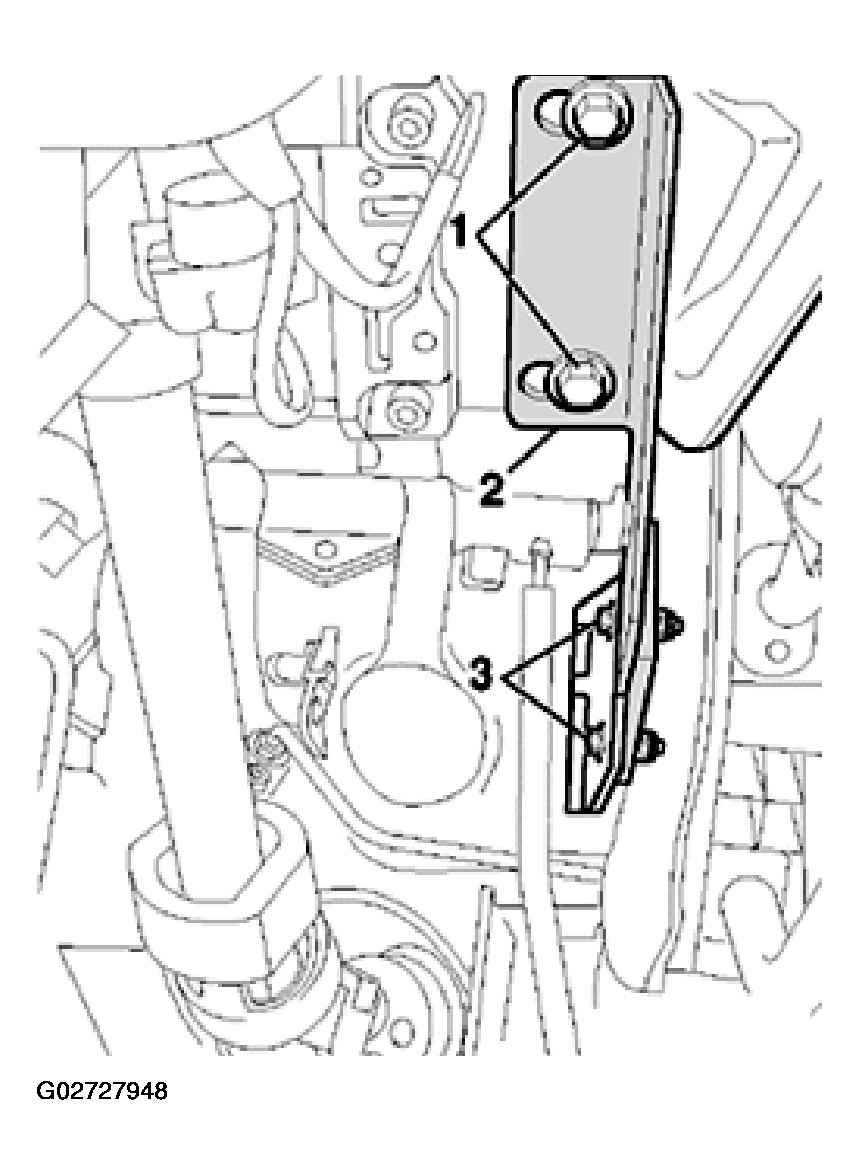

Fig 1: Removing Screws At Bracket At Pedal Bracket (Vehicles With Manual Adjustable Automatic Vertical Aim Control System)

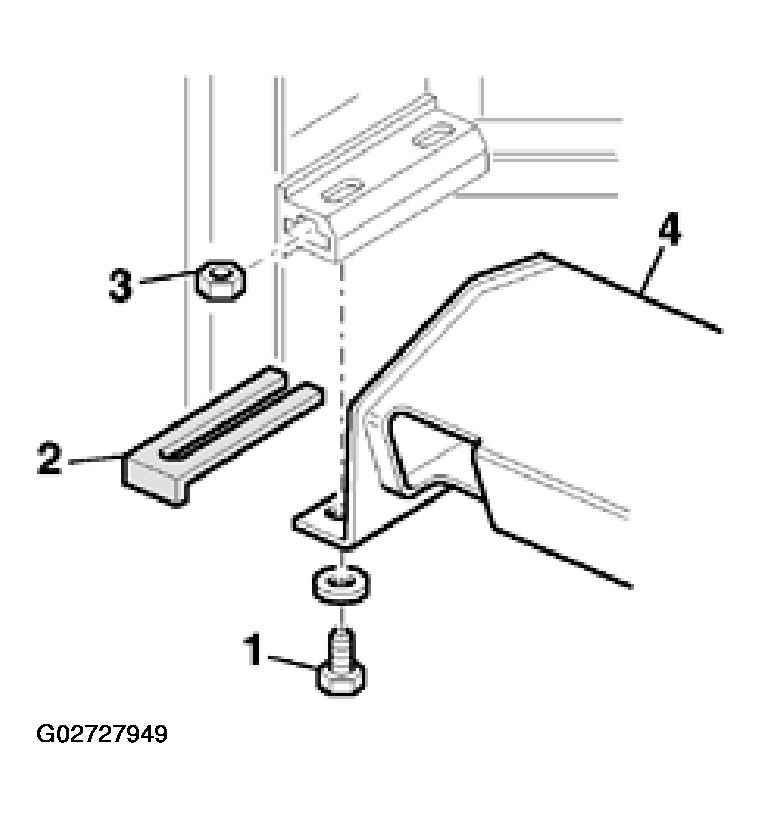

Fig 2: Removing Instrument Panel Left And Right At A-Pillar (Vehicles With Manual Adjustable Automatic Vertical Aim Control System)

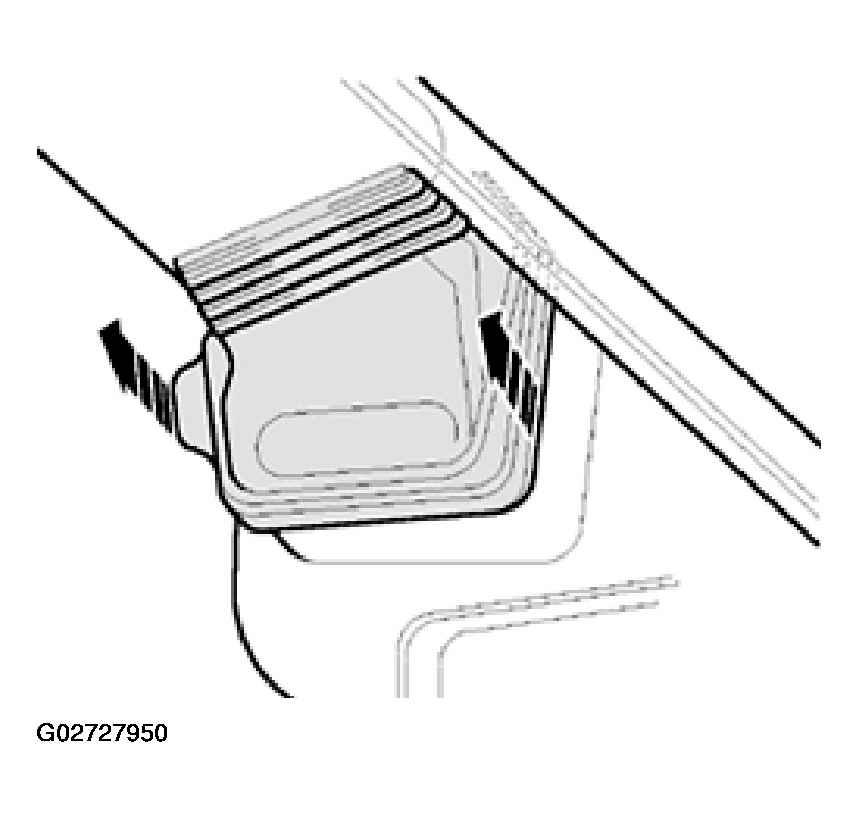

Fig 3: Pressing Off Air Tube Left And Right From Air Distribution Connector Housing (Vehicles With Manual Adjustable Automatic Vertical Aim Control System)
