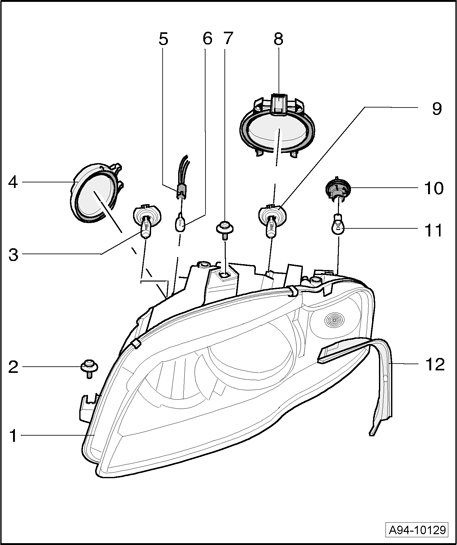

Halogen headlamps, assembly
WARNING: This page does not describe the selected car, but rather 16 other vehicles, including the 2009 Audi S4, 2009 Audi A4, 2008 Audi S4, 2008 Audi RS 4, and 2008 Audi A4. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
- After performing any repairs or service that could affect headlight aim, check/adjust aim.
1 - Headlamp housing
- Removing and installing → Headlamps, removing and installing
2 - Screw - 4.5 Nm
3 - Left High Beam Headlamp M30 , Right High Beam Headlamp M32 - bulb
- H7 - 12 V, 55 W
- Replacing → High Beam Headlamp M30 / M32 - bulb, replacing
4 - Housing cover
- For high beam/parking lamps
5 - Bulb holder
- For bulb for parking lamps
6 - Left Parking Lamp M1 , Right Parking Lamp M3 - bulb
- 12 V, 5 W
- W5W, Longlife - white
- Replacing → Parking Lamp M1 / M3 - bulb, replacing
7 - Screw - 4.5 Nm
8 - Housing cover
- For low beam headlamps
9 - Left Low Beam Headlamp M29 , Right Low Beam Headlamp M31 - bulb
- H7 - 12 V, 55 W
- Replacing → Low Beam Headlamp M29 / M31 - bulb, replacing
10 - Bulb holder
- For turn signal lamp bulb
11 - Left Front Turn Signal Lamp M5 , Right Front Turn Signal Lamp M7 - bulb
- 12 V, 21 W
- Replacing → Front Turn Signal Lamp M5 / M7 - bulb, replacing
12 - Trim cover
