Ignition/starter switch, terminal assignments

15 - Terminal 15

30 - Terminal 30

50 - Terminal 50

50b -Terminal 50b

75 - Terminal 75

86s - Terminal 86s

P - Park position

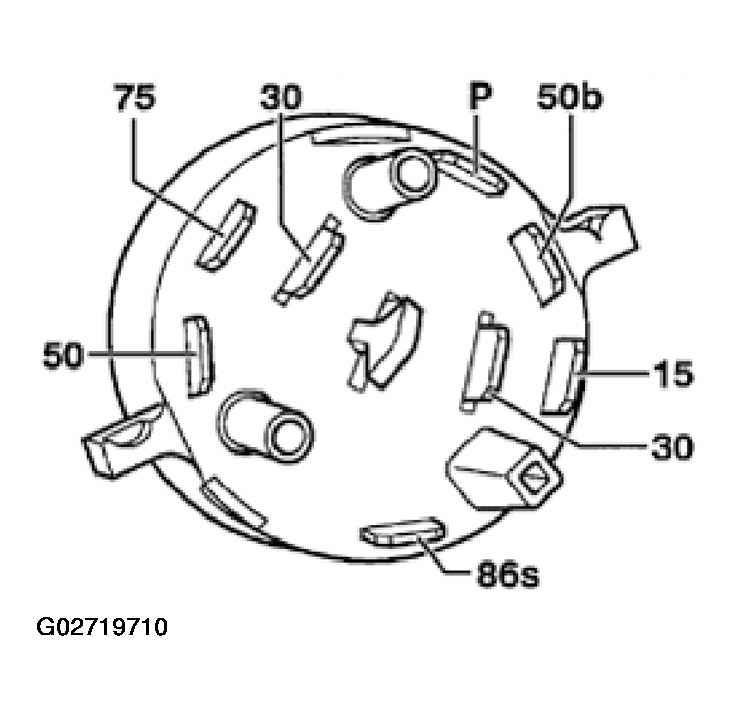

Fig 1: Identifying Ignition/Starter Switch Terminals
G02719710
