Transverse Link & Bushing: Removal
- Raise and support vehicle. Remove wheel. Disconnect ABS sensor cable at crossmember. Remove coil spring. See COIL SPRING
.

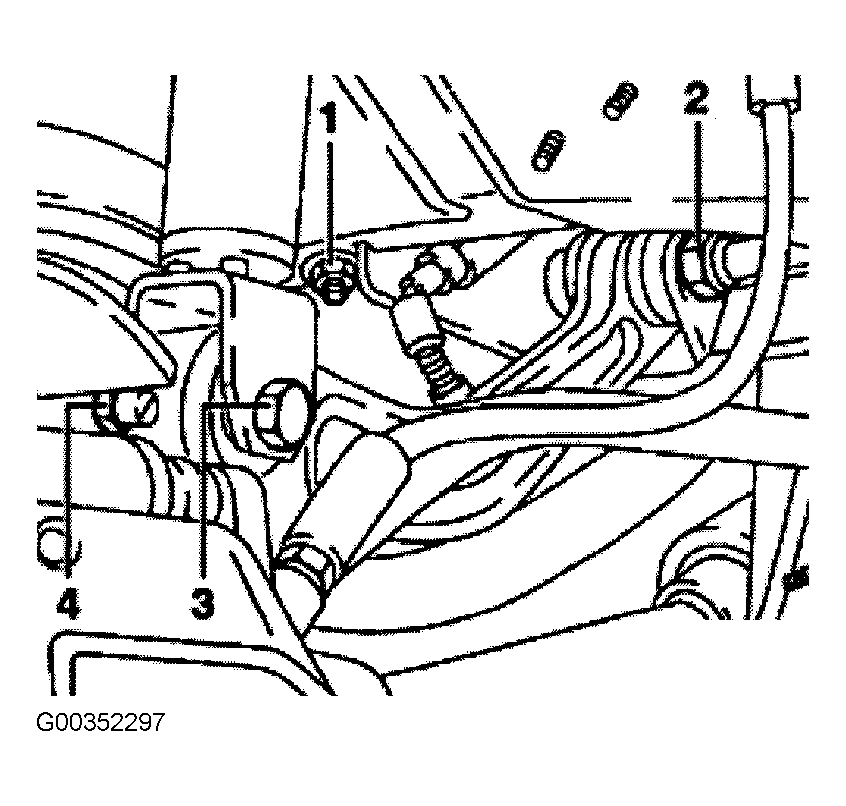

- Remove fuel tank support plate nut (1). See Fig 1
.
Courtesy of AUDI OF AMERICA, INC.
- Using transmission jack, support trapezoidal link. See Figure
.
- Remove lower shock absorber bolt (3). Mark position of transverse arm eccentric bolt. Remove transverse arm-to-wheel bearing housing bolt. Pull fuel tank support plate down slightly to remove transverse arm-to-subframe bolt (2). Remove transverse link. See Fig 1
.
