Torque Specifications
WARNING: This page is about a different variant/trim than selected.
TORQUE SPECIFICATIONS
| Application |
Ft. Lbs. (N.m) |
| ATF Cooler Line Bolt |
15 (20) |
| ATF Inspection Plug |
59 (80) |
| ATF Oil Pan Drain Plug |
30 (40) |
| Differential Cover-To-Transmission Housing |
17 (23) |
| Drive Axle Shaft-To-Drive Flange |
59 (80) |
| Drive Axle Shaft-To-Wheel Hub |
| M14 |
89 (120) |
| M16 |
148 (200) |
| Front Final Drive Filler Plug |
22 (30) |

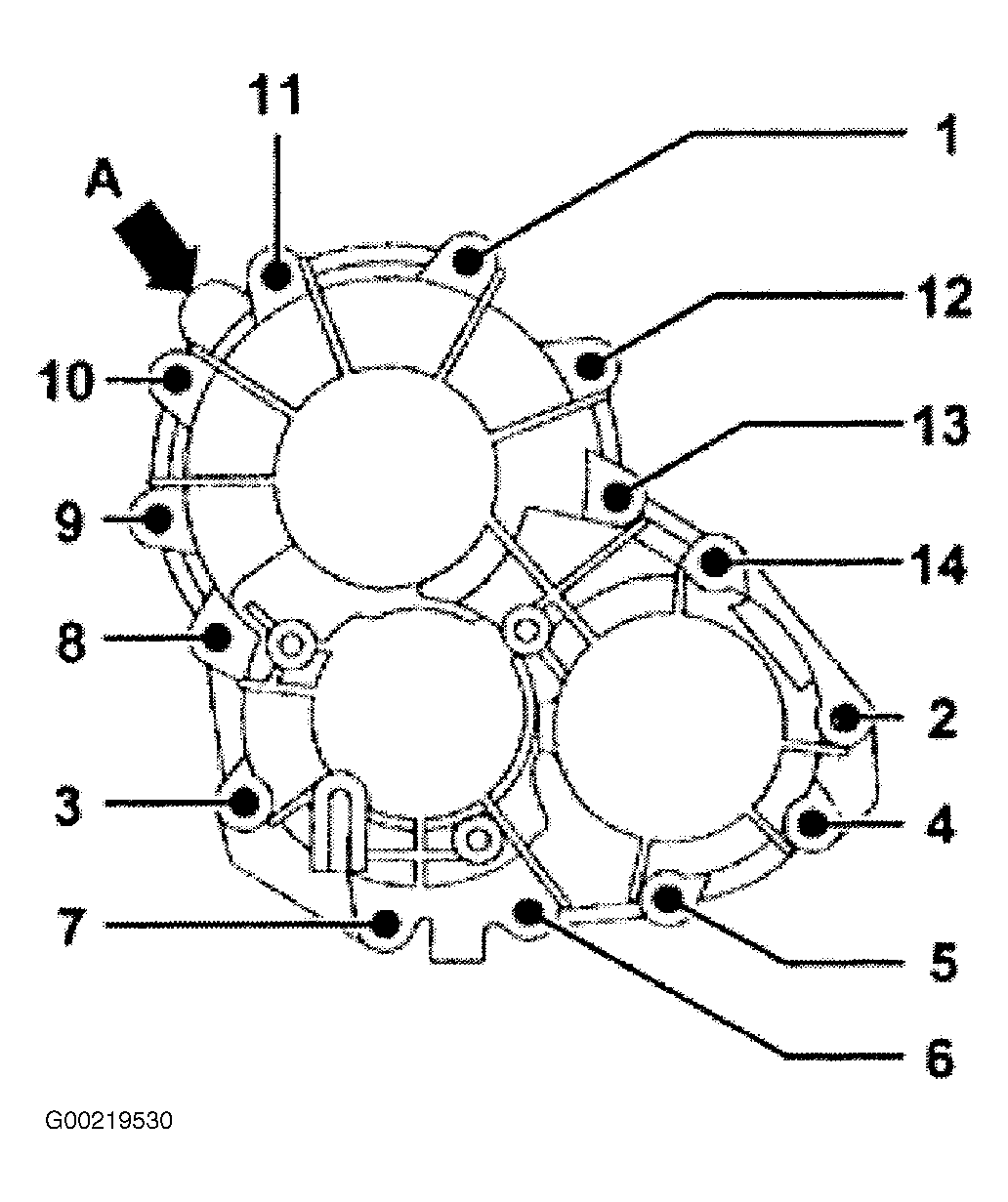

| Front Final Drive Cover Bolt |
| Step 1 |
|
| Step 2 |
17 (23) |
| Heat Shield-To-Transmission |
17 (23) |
| Left Drive Flange Bracket-To-Transmission |
17 (23) |
| Right Drive Flange-To-Subframe |
17 (23) |
| Right Drive Flange-To-Transmission |
18 (25) |
| Steering Wheel Nut |
37 (50) |
| Transmission Support-To-Transmission |
30 (40) |
| Transmission Support-To-Transmission Mount |
30 (40) |
| Transmission Mount-To-Subframe |
17 (23) |
| INCH Lbs. (N.m) |
| ATF Filter-To-Valve Body |
53 (6) |
| ATF Line Bracket Bolt |
89 (10) |
| ATF Line-To-Radiator |
44 (5) |
| Airbag Unit Mounting Screws |
62(7) |
| Center Console Mounting Bolt |
22 (2.5) |
| Locking Cable-To Shift Mechanism Bolt |
71 (8) |
| Selector Lever Cable-To-Body |
71 (8) |
| Selector Lever Cable-To-Bracket Bolt |
106 (12) |
| Shield Plate-To-Transmission |
71 (8) |
| Transmission Oil Pan Bolt |
89 (10) |
| Transmission RPM Sensor-To-Valve Body |
53 (6) |
| Transmission Range Switch-To-Transmission |
71 (8) |
| Transmission Vehicle Speed Sensor-To-Transmission |
53 (6) |
| Valve Body-To-Transmission Housing Bolt |
71 (8) |
