Glove box and bracket for glove box, removing and installing
NOTE:

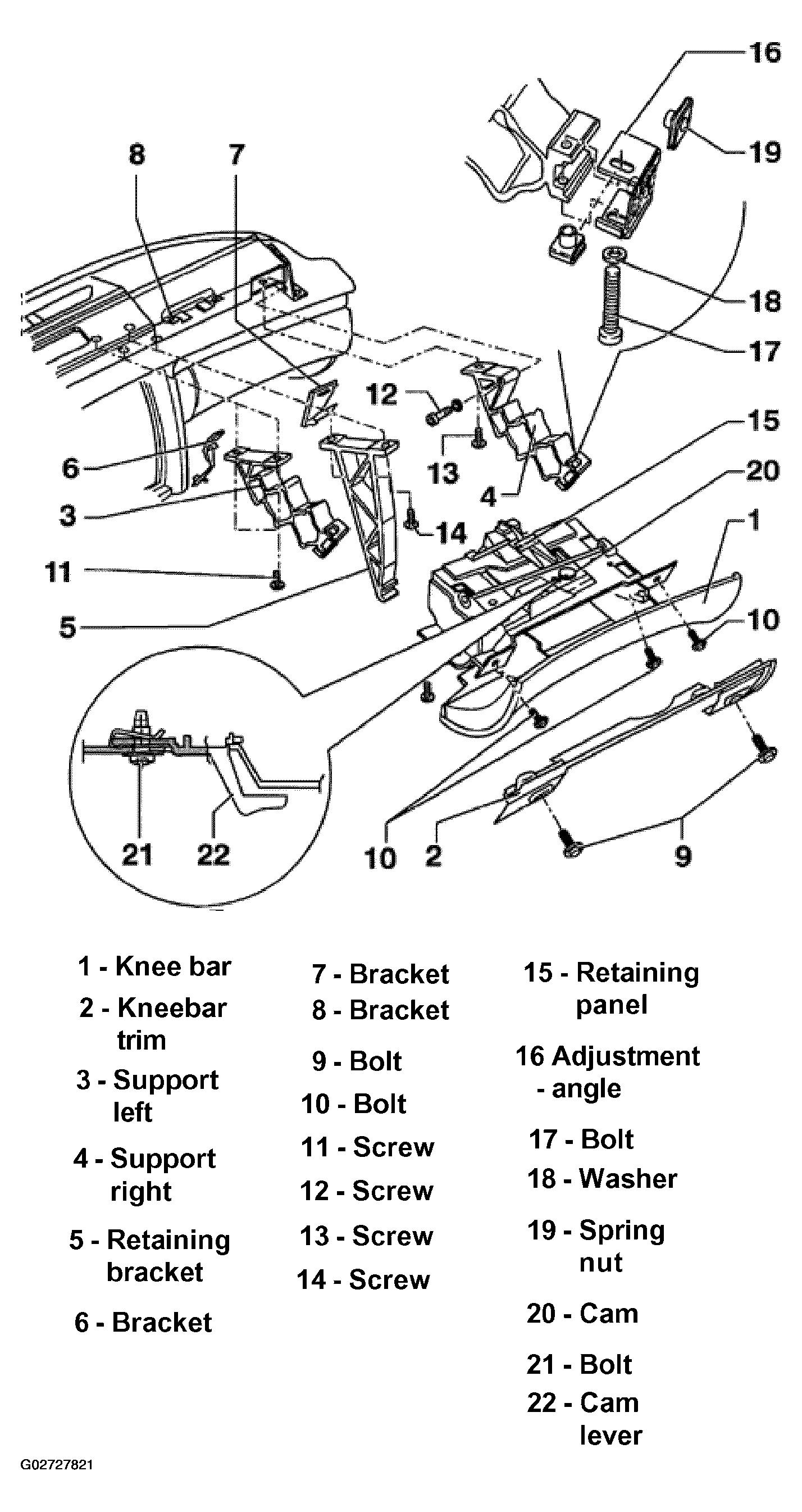

The following list refers to Fig 1.
- Knee bar
- For passenger side
- Removing
- Open glove box.
- Remove lock cylinder and glove box push button. See LOCK CYLINDER AND PUSH BUTTON FOR GLOVE BOX, REMOVING AND INSTALLING .
- Remove screws -9-.
- Remove knee bar trim -2-.
- Remove screws -10-.
- Remove kneebar retaining panel -15- from bracket -8-.
- Disconnect connector for illumination.
- Remove kneebar.
- Installing
- Adjust glove box with adjustment angle -16- and cam -20-.
- Adjust height at elongated hole at spring nut -19-.
- Adjust toward front and rear using screw -17-.
- Perform lateral adjustment by adjusting cam -20-.
- Loosen screw -21- and adjust cam lever -22- for lateral adjustment.
- Tighten screw -21-.
- Kneebar trim
- Support left
- Remove screws -11-.
- Support right
- Remove screws -12- and -13-.
- Retaining bracket
- Remove screws -14-.
- Bracket
- For knee bar, left
- Unhook at passenger airbag frame
- Bracket
- For knee bar, right
- Unhook at passenger airbag frame
- Bracket
- Bolt
- 2.5 Nm (22 in. lb.)
- Qty. 2
- Bolt
- 2.5 Nm (22 in. lb.)
- 2 parts
- Qty. 4
- Screw
- 22 Nm (16 ft. lb.)
- Qty. 2
- Screw
- 22 Nm (16 ft. lb.)
- Screw
- 15 Nm (11 ft. lb.)
- Screw
- 22 Nm (16 ft. lb.)
- Qty. 2
- Retaining panel
- Adjustment angle
- Bolt
- 2.5 Nm (22 in. lb.)
- Washer
- Spring nut
- Cam
- Bolt
- 2.5 Nm (22 in. lb.)
- Cam lever
