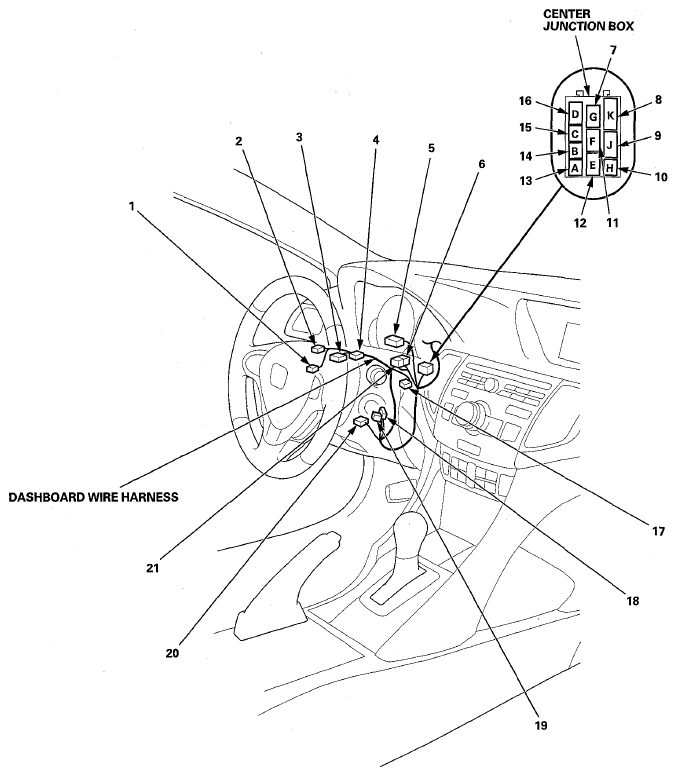

Dashboard Wire Harness (View of Steering Column Side)
DASHBOARD WIRE HARNESS (VIEW OF STEERING COLUMN SIDE) - CONNECTOR TO HARNESS INDEX
| Connector or Terminal |
Ref |
Cavities |
Location |
Connects to |
Notes |
| Cable reel connector A |
3 |
20 |
In steering column |
Cable reel subharness via cable reel |
|
| Cable reel connector B |
4 |
4 |
In steering column |
Driver's airbag inflator via cable reel |
|
| Cargo area accessory power socket relay |
6 |
4 |
Under left side of dash |
|
|
| Combination light switch |
2 |
12 |
In steering column |
|
|
| Center junction box connector A |
13 |
4 |
Under middle of dash |
|
|
| Center junction box connector B |
14 |
4 |
Under middle of dash |
|
|
| Center junction box connector C |
15 |
4 |
Under middle of dash |
|
|
| Center junction box connector D |
16 |
6 |
Under middle of dash |
|
|
| Center junction box connector E |
12 |
6 |
Under middle of dash |
|
|
| Center junction box connector F |
11 |
6 |
Under middle of dash |
|
|
| Center junction box connector G |
7 |
6 |
Under middle of dash |
|
|
| Center junction box connector H |
10 |
4 |
Under middle of dash |
|
|
| Center junction box connector J |
9 |
8 |
Under middle of dash |
|
|
| Center junction box connector K |
8 |
10 |
Under middle of dash |
|
|
| Console accessory power socket relay |
21 |
4 |
Under left side of dash |
|
|
| Ignition key switch |
19 |
6 |
In steering column |
|
|
| Ignition switch |
20 |
5 |
In steering column |
|
|
| Immobilizer-keyless control unit |
18 |
7 |
In steering column |
|
|
| Steering angle sensor |
1 |
5 |
In steering column |
|
|
| TPMS control unit |
5 |
20 |
Behind gauge |
|
|
| Wiper/washer switch |
17 |
8 |
In steering column |
|
|
