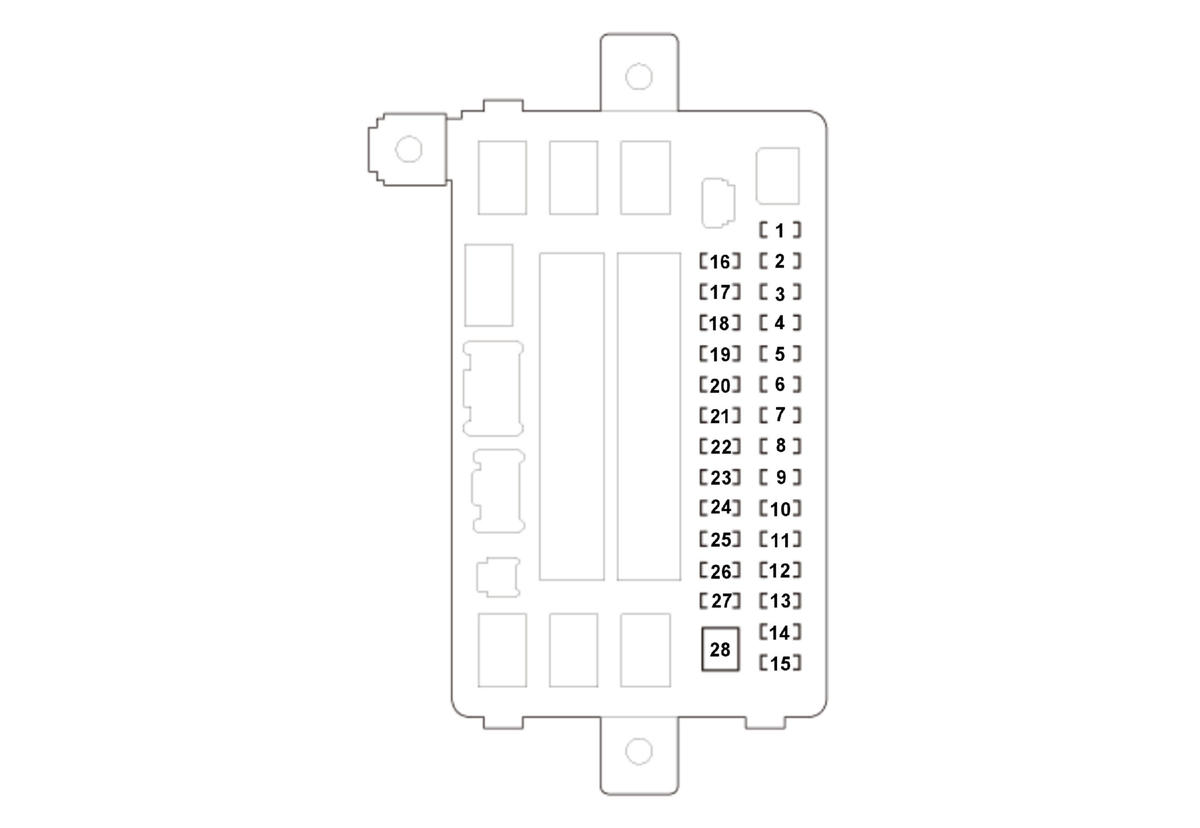

Passenger's Under-Dash Fuse/Relay Box
Passenger's Under-Dash Fuse/Relay Box Legend
| Fuse Number | Amps | Component(s) or Circuit(s) Protected |
|---|---|---|
| E1 | 30 A | Not used |
| E2 | 20 A | Right rear power window switch |
| E3 | 20 A | Engine mount control unit (via active control engine mount (ACM) control relay) |
| E4 | 15 A | Heated windshield wiper area (via heated windshield wiper area relay) (with heated windshield wiper area), Heated windshield wiper area switch (via heated windshield wiper area relay) (with heated windshield wiper area, and without LKAS or LDW), Heated windshield wiper area switch/LDW off switch (via heated windshield wiper area relay) (with heated windshield wiper area, and with LKAS or LDW) |
| E5 | 20 A | Front seat heater control unit (via front seat heater relay) (without ventilated seat), Seat back blower motors (via front seat heater relay) (with ventilated seat), Seat cushion blower motors (via front seat heater relay) (with ventilated seat), Ventilated seat control unit (via front seat heater relay) (with ventilated seat) |
| E6 | 20 A | Front passenger's power window switch |
| E7 | 20 A | Front passenger's power seat adjustment switch |
| E8 | 20 A | Front passenger's power seat adjustment switch |
| E9 | 7. 5 A | Front passenger's power lumbar support switch |
| E10 | 5 A | Not used (spare fuse) |
| E11 | 10 A | Heated steering wheel control unit (via heated steering wheel relay) (with heated steering wheel) |
| E12 | - - - | Not used |
| E13 | - - - | Not used |
| E14 | 20 A | Cargo area accessory power socket (via cargo area accessory power socket relay) |
| E15 | 20 A | Front accessory power socket (via front accessory power socket relay) |
| E16 | - - - | Not used |
| E17 | - - - | Not used |
| E18 | 30 A | Stereo amplifier |
| E19 | 10 A | SRS unit |
| E20 | 7. 5 A | Active control engine mount (ACM) control relay |
| E21 | 7. 5 A | 12 volt battery fan motor, CAN gateway, Headlight leveling control unit (with headlight leveling), SH-AWD control unit (with SH-AWD) |
| E22 | - - - | Not used |
| E23 | - - - | Not used |
| E24 | 7. 5 A | Front passenger's airbag cutoff indicator, Front passenger's weight sensor unit, SRS unit |
| E25 | 5 A | Ambient lights, Ashtray light (with cigarette lighter), Center display unit, Center switch panel/interface dial, Climate control switch, CMBS OFF switch (with CMBS), Dashlights brightness control switch, DVD player unit, Electric parking brake/automatic brake hold switch, Front console box lights, Front passenger's airbag cutoff indicator, Glove box light, Hazard warning switch, Headlight washer switch (with headlight washer and without parking and back-up sensor), Heated windshield wiper area switch (with heated windshield wiper area), Individual map lights, Integrated dynamics system switch, Moonroof switch, RDM/LDW off switch (with LKAS), Parking and back-up sensor switch (with parking and back-up sensor and without headlight washer), Parking and back-up sensor switch/Headlight washer switch (with parking and back-up sensor and with headlight washer), Rear auxiliary jack assembly, Rear climate control panel, Rear controller and screen, Roof console module, SBW shifter control module, VSA off switch |
| E26 | 30 A | Not used |
| E27 | 20 A | Console accessory power socket (via console accessory power socket relay) |
| E28 | 30 A | AC inverter unit (with AC inverter) |
