Auxiliary Under-Dash Fuse/Relay Box

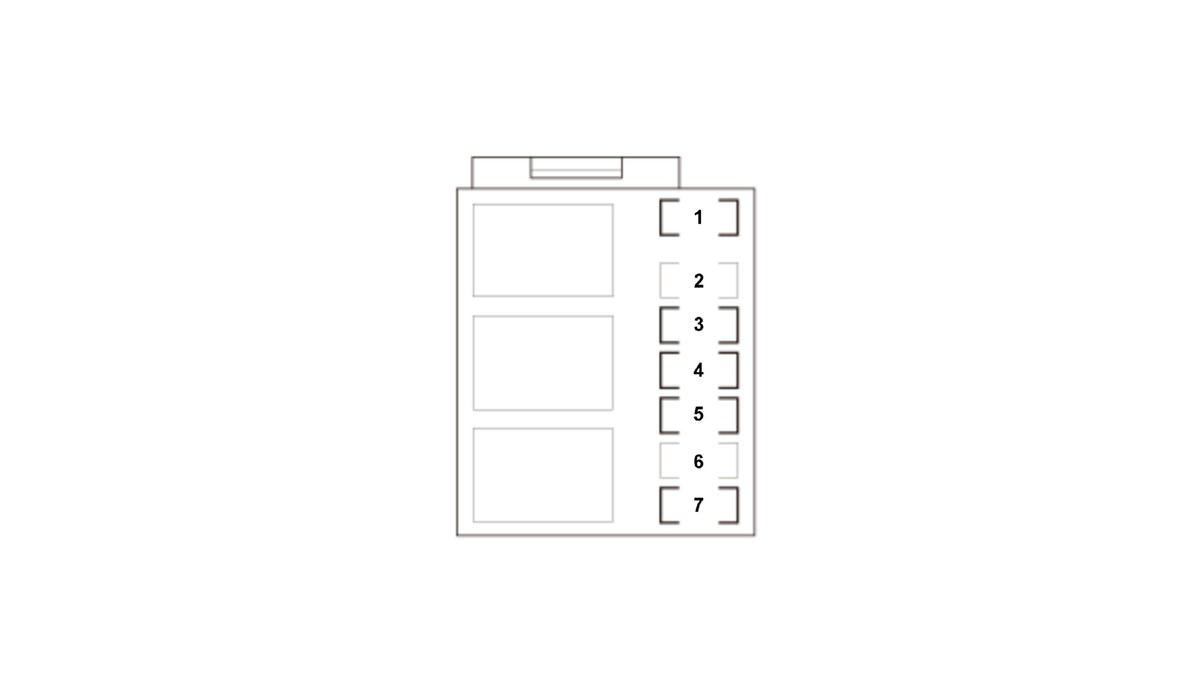

Auxiliary Under-Dash Fuse/Relay Box
Auxiliary Under-Dash Fuse/Relay Box Legend
| Fuse Number | Amps | Component(s) or Circuit(s) Protected |
|---|---|---|
| H1 | 20 A | ANC/active sound control unit (2 wires), Audio-navigation unit (2 wires) (with navigation), Audio unit (2 wires) (without navigation), Center display unit |
| H2 | 10 A | Audio remote/HFL-navigation voice control switch (via cable reel), Automatic lighting/rain sensor, DVD player unit, Multi view camera unit, Telematics control unit |
| H3 | 7. 5 A | Audio-navigation unit (via DC-DC converter ACC relay) (with navigation), Audio unit (via DC-DC converter ACC relay) (without navigation), Center display unit (via DC-DC converter ACC relay), Center switch panel/interface dial (via DC-DC converter ACC relay), Rear ANC/active sound control microphone (via DC-DC converter ACC relay), Telematics control unit (via DC-DC converter ACC relay), USB charger unit A (via DC-DC converter ACC relay), USB charger unit B (via DC-DC converter ACC relay) (with bench type second row seat), USB charger unit C (via DC-DC converter ACC relay) (with captain type second row seat), USB charger unit D (via DC-DC converter ACC relay) (with captain type second row seat) |
| H4 | 7. 5A | Steering angle sensor, EPS control unit, VSA -modulator control unit, Engine mount control unit, Brake light relay, VSA-modulator control unit (via brake light relay) |
| H5 | 7. 5A | Driver's MICU, Relay control module |
| H6 | 10 A | CarPlay and Android Auto unit, Rear controller and screen |
| H7 | 10 A | BSI radar units, Climate control unit, Gauge control module, RDM/LDW off switch (without heated windshield wiper area), Millimeter wave radar, Multi view camera unit, Multipurpose camera unit, Telematics control unit, Rear A/C control panel |
