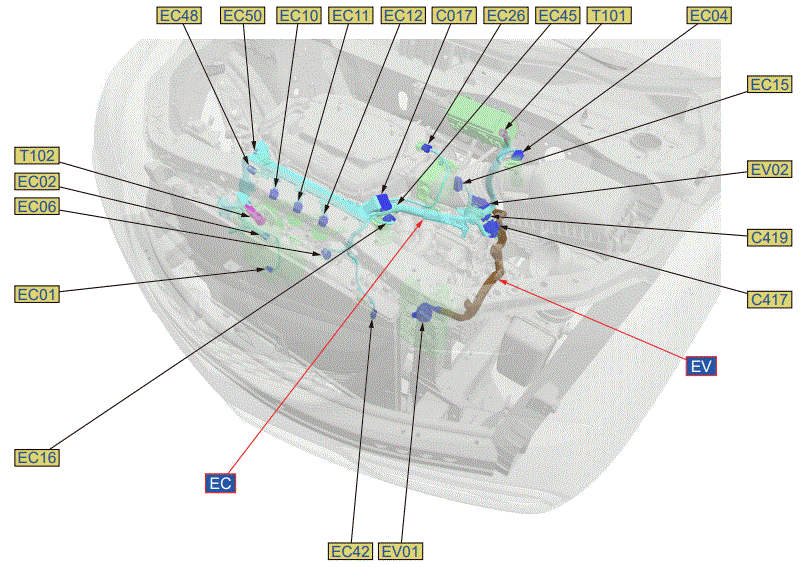

C147 Connector Location
EC: Engine Wire Harness
| Ref No. | Connector Name | Male/Female | Connector Type | Notes |
| EC01 | A/C Compressor 1P Connector | Female | Component Connector | |
| EC02 | Alternator 1P Connector | Female | Component Connector | |
| EC04 | MAF Sensor/IAT Sensor 5P Connector | Female | Component Connector | |
| EC06 | Front A/F Sensor (Bank 2, Sensor 1) 6P Connector | Female | Component Connector | |
| EC10 | No. 4 Ignition Coil 3P Connector | Female | Component Connector | |
| EC11 | No.5 Ignition Coil 3P Connector | Female | Component Connector | |
| EC12 | No.6 Ignition Coil 3P Connector | Female | Component Connector | |
| EC15 | Throttle Body 6P Connector | Female | Component Connector | |
| EC16 | EGR Valve/EGR Valve Position Sensor 5P Connector | Female | Component Connector | |
| EC26 | MAP Sensor 3P Connector | Female | Component Connector | |
| EC42 | Front Secondary H02S (Bank 2, Sensor 2) 4P Connector | Male | Component Connector | |
| EC45 | ECT Sensor 1 2P Connector | Female | Component Connector | |
| EC48 | Rocker Arm Oil Pressure Switch A (Bank 2) 2P Connector | Female | Component Connector | |
| EC50 | Rocker Arm Oil Control Solenoid A (Bank 2) 2P Connector | Female | Component Connector | |
| T101 | T101 | Component Connector | ||
| T102 | T102 | Component Connector | ||
| C417 | C417 | In-line Connector | ||
| C017 | C017 | Junction Connector |
EV: TCM Subharness
| Ref No. | Connector Name | Male/Female | Connector Type | Notes |
| EV01 | TCM Subharness 26P Connector | Female | Component Connector | |
| EV02 | Transmission Control Module 58P Connector | Female | Component Connector | |
| C417 | C417 | In-line Connector | ||
| C419 | C419 | In-line Connector |
