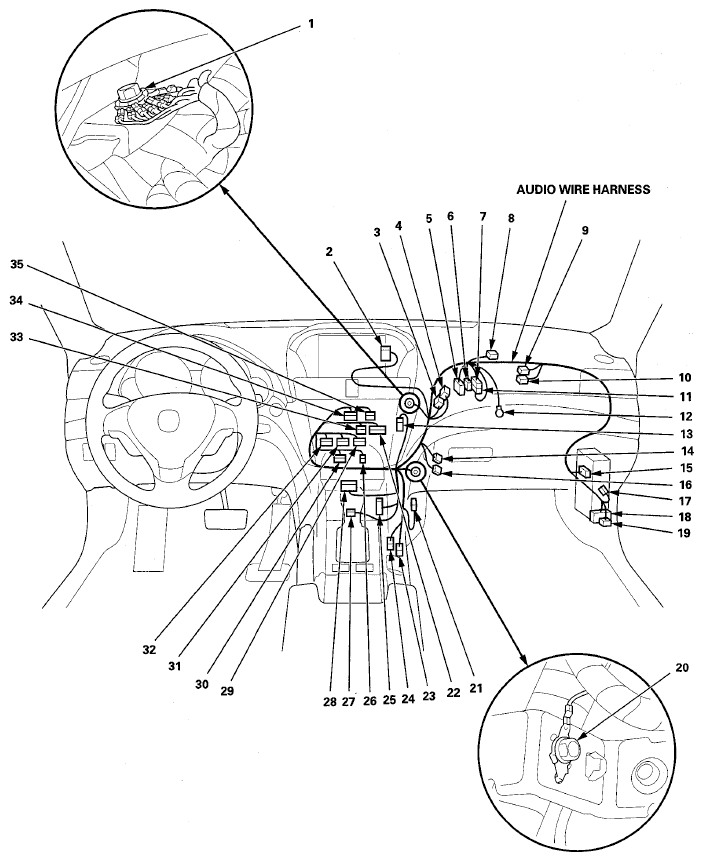

| AcuraLink connector (Female connector) |
11 |
5 |
Under right side of dash |
|
|
| AcuraLink connector (Male connector) |
7 |
5 |
Under right side of dash |
|
|
| AcuraLink control unit A (XM receiver) |
28 |
32 |
Under middle of dash |
|
|
| Audio unit connector A |
32 |
24 |
Under middle of dash |
|
|
| Audio unit connector B |
31 |
14 |
Under middle of dash |
|
|
| Audio unit connector C |
29 |
14 |
Under middle of dash |
|
|
| Audio unit connector D |
22 |
20 |
Under middle of dash |
|
|
| Audio-navigation unit connector A |
32 |
24 |
Under middle of dash |
|
|
| Audio-navigation unit connector B |
31 |
24 |
Under middle of dash |
|
|
| Audio-navigation unit connector C |
29 |
14 |
Under middle of dash |
|
|
| Audio-navigation unit connector D |
22 |
20 |
Under middle of dash |
|
|
| Audio-navigation unit connector F |
33 |
12 |
Under middle of dash |
|
|
| Audio-navigation unit connector G |
34 |
16 |
Under middle of dash |
|
|
| Audio-navigation unit connector H |
35 |
28 |
Under middle of dash |
|
|
| Audio-navigation switch panel |
30 |
24 |
Under middle of dash |
|
|
| Audio-HVAC display unit |
2 |
12 |
Under middle of dash |
|
|
| Front interior LF antenna |
27 |
2 |
Under middle of dash |
|
|
| Glove box light |
12 |
2 |
Glove box |
|
|
| HandsFreeLink control unit |
25 |
28 |
Under middle of dash |
|
|
| Interface dial |
26 |
5 |
Under middle of dash |
|
|
| Keyless access system mode switch |
14 |
2 |
Under right side of dash |
|
|
| Navigation display unit |
2 |
32 |
Under middle of dash |
|
|
| Navigation service check connector |
17 |
2 |
Under right side of dash |
|
|
| Passenger's climate control switch |
13 |
16 |
Under middle of dash |
|
|
| Passenger's under-dash fuse/relay box connector D (see CONNECTOR TO FUSE/RELAY BOX INDEX
) |
15 |
28 |
Under right side of dash |
|
|
| Trunk lid opener main switch |
16 |
2 |
Under right side of dash |
|
|
| XM receiver |
28 |
14 |
Under middle of dash |
|
|
| C406 |
5 |
34 |
Under right side of dash |
Dashboard wire harness (View of middle to passenger's side) |
|
| C407 |
6 |
12 |
Under right side of dash |
Dashboard wire harness (View of middle to passenger's side) |
|
| C501 |
21 |
20 |
Under middle of dash |
A/C wire harness |
|
| C502 (junction connector) |
23 |
12 |
Under middle of dash |
|
|
| C503 (junction connector) |
24 |
12 |
Under middle of dash |
|
|
| C504 (junction connector) |
4 |
12 |
Under right side of dash |
|
|
| C505 (junction connector) |
3 |
12 |
Under right side of dash |
|
|
| C506 (junction connector) |
8 |
12 |
Under right side of dash |
|
|
| C507 (junction connector) |
9 |
12 |
Under right side of dash |
|
|
| C508 (junction connector) |
10 |
12 |
Under right side of dash |
|
|
| C509 |
18 |
28 |
Under right side of dash |
Right side wire harness:
- Without SH-AWD
- With SH-AWD
|
|
| C510 |
19 |
12 |
Under right side of dash |
Right side wire harness:
- Without SH-AWD
- With SH-AWD
|
|
| G501 |
1 |
|
Under middle of dash |
Body ground, via audio wire harness |
|
| G502 |
20 |
|
Under middle of dash |
Body ground, via audio wire harness |
|
