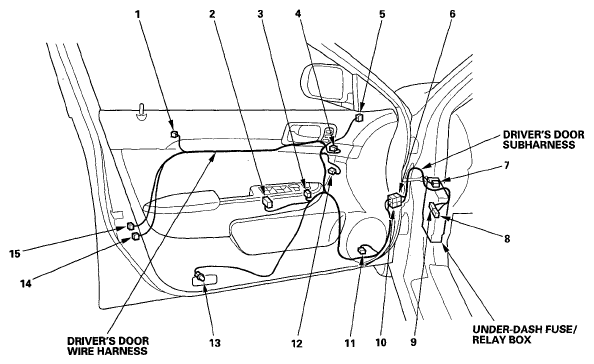

Driver's Door Subharness
DRIVER'S DOOR SUBHARNESS SPECIFICATION
| Connector or Terminal |
Ref |
Cavities |
Location |
Connects to |
Notes |
| Under-dash fuse/relay box connector J (see
UNDER-DASH FUSE/RELAY BOX
) |
8 |
21 |
Behind left kick panel |
|
|
| Under-dash fuse/relay box connector K (see
UNDER-DASH FUSE/RELAY BOX
) |
9 |
12 |
Behind left kick panel |
|
|
| C503 |
7 |
8 |
Under left side of dash Floor wire harness (see FLOOR WIRE HARNESS (LEFT BRANCH)
) |
|
|
| C631 |
6 |
20 |
Driver's door |
Driver's door wire harness |
|
| C632 |
10 |
17 |
Driver's door |
Driver's door wire harness |
|
